TTL geïntegreerde circuits Schotkee dioden zijn verdeeld in twee verpakkingsvormen met geleide en oppervlakte montage (plak). Schottky-dioden met geleide encapsulatie worden meestal gebruikt als hoogfrequente grote stroom rectificatiedioden, voortstroomdioden of beschermingsdioden. Het heeft twee verpakkingsvormen in een buis en een buis (dubbele diode). Schottky-buizen hebben ook drie manieren van coïne (de negatieve polen van de twee buizen zijn verbonden), coïne-zon (de positieve polen van de twee buizen zijn verbonden) en reeks (de positieve pole van de ene diode is verbonden met de negatieve pole van de andere diode).

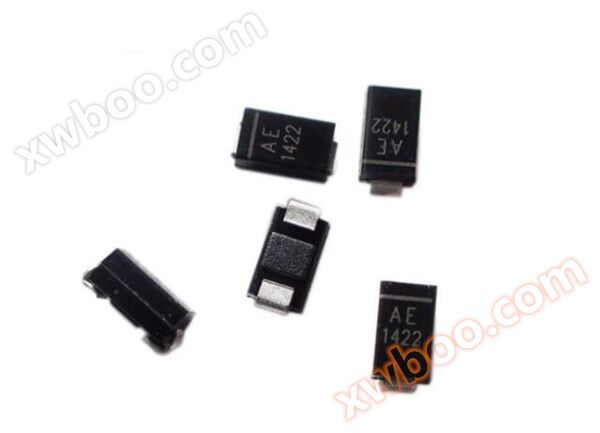

De Schottky-diode met een oppervlakte verpakking heeft verschillende verpakkingsvormen zoals eenbuis, tweebuis en driebuis, met A ~ 19 soorten buisvoeten.

De belangrijkste voordelen van TTL-geïntegreerde circuits voor Schotkee-dioden omvatten twee aspecten:
1) Omdat de hoogte van de Schott基-barrière lager is dan de hoogte van de PN-knooppunt, zijn de positieve grensspanning en de positieve spanningsdaling lager dan de PN-knooppunt diode (ongeveer 0,2 V lager).
2) Omdat SBD een meerderheid van de drager geleiders is, zijn er geen enkele drager levensduur en omgekeerde herstel problemen. De omgekeerde hersteltijd van SBD is gewoon de laad- en ontladingstijd van de capacitor van Short Base, die volledig verschilt van de omgekeerde hersteltijd van de PN-knopdiode. Omdat SBD's omgekeerde herstellading erg klein is, is de schakelsnelheid erg snel en schakelverlies bijzonder klein, vooral geschikt voor hogefrequentie toepassingen.
Omdat de omgekeerde barrière van SBD echter dunner is en zeer gemakkelijk breken op zijn oppervlak, is de omgekeerde brekspanning relatief laag. Omdat SBD's meer kwetsbaar zijn voor hittebreken dan PN-knopdioden, is de omgekeerde lekstroom groter dan PN-knopdioden.
