De TE097 komt overeen met het 4:3-deel van de HDTV HD-testkaart TE117. Het is ontworpen voor het meten en snel visueel beoordelen van de beeldoverdrachtseigenschappen van hoge resolutie niet-broadcast camera's.

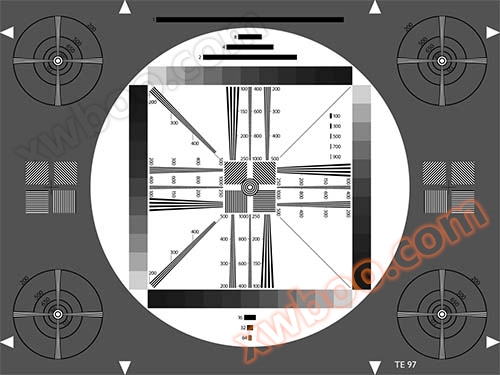

TE097 Resolutie Testkaart

In het midden van het grijze achtergrondgebied van de resolutie-testkaart (D = 0,75; reflectiviteit = 18%), is er een witte cirkel met een grijze schaalbalk van 11 graden in elk van de vier richtingen van de witte cirkel. De grijsschaal van deze vier grijsschaalbalken gradieert lineair van D = 0,15 tot D = 1,65 en kan worden gebruikt om de halftoonweergave van de camera te controleren. Vanwege de witte omgeving zijn de resultaten betrouwbaar.

Aan beide zijden van de centrale grote cirkel zijn vier kleine cirkels met een resolutiewig geplaatst.

Alle frequentiewaarden op de resolutie testkaart worden weergegeven in cph (het aantal cirkels per eenheid als hoog). In de centrale grote cirkel zijn drie resolutiewigen van verschillende frequenties horizontaal en verticaal geplaatst. Hun frequentie varieert respectievelijk van 100 tot 250.200 tot 500.400 tot 1.000 cph. Bovendien kruisen twee resolutie wigen in een hoek van 45 graden, produceert frequenties van 200 tot 500 cph.

Aan de rechter- en linkerzijde van de resolutie testkaart zijn er vier lijnen raster vierkanten met een kantelhoek van 0 °, 45 °, 90 °, 135 °, die verschillende frequenties genereren 141.4cph in de horizontale en verticale richting (vanwege hun neiging). Met behulp van de centrale witte cirkel en vier kleine buitencirkels kan een grove lineaire scanbeoordeling worden uitgevoerd. In de buitenste kleine cirkel zit een kruisvormige resolutiewig. De kleine cirkels in de cirkel zijn ontworpen om de resolutie in de horizontale en verticale richting aan te geven en kunnen ook worden gebruikt om geometrische vervormingen te detecteren. De resolutieklassen voor deze kaart zijn 200, 300, 400, 600 en 800 cph.

In het midden van de TE097-resolutie-testkaart, in het witte en grijze gebied, zijn zeven staafmetagrafieken geplaatst met lengten van 1 (= de helft van de hoogte), 2, 4, 8, 16, 32 en 64 cph. Aan de linkerkant van de verticale grijze schaal aan de rechterkant zijn er nog vijf korte staafmetalen, die op hun beurt 100, 300, 500, 700 en 900 cph vertegenwoordigen.
